Centos 7.9 配置VNCServer实现远程vnc连接

本文最后更新于：2024年5月4日下午

1、Centos安装图形界面

Centos图形界面的安装有下面两种方法，按需选择：

1.1、安装X Windows System图形界面

X Window System为底层图形子系统，适配大多数的Linux及unix系统，兼容性更广。其主要是管理硬件设备与图形环境之间的交互，如显示、用户输入。其他窗口布局、装饰或用户交互元素都不包括在其中，为基础的一个图形系统：

yum update -y
yum grouplist
# 安装图形化界面
yum groups install "X Window System"
yum groups install "MATE Desktop"
# 安装完成后，修改默认启动方式为图形化界面
systemctl set-default graphical.target
# 恢复为命令模式
systemctl set-default multi-user.target

安装完成后执行reboot重启设备生效图形界面。

1.2、安装GNOME图形界面

GNOME为一个完整的桌面系统，基于X Window System构建，包含一套完整的界面元素，窗口、图标、工具栏、文件管理器等，同时继承了各种应用程序和工具，对用户的交互和使用更为的友好：

yum update -y
yum grouplist
# 安装GNOME图形界面
yum groupinstall -y "GNOME Desktop"
# 安装完成后，修改默认启动方式为图形化界面
systemctl set-default graphical.target
# 恢复为命令模式
systemctl set-default multi-user.target

安装完成后执行reboot重启设备生效图形界面。

2、VNC SERVER配置

2.1、VNC SERVER安装

安装vnc server：

1	`yum install tigervnc-server -y`

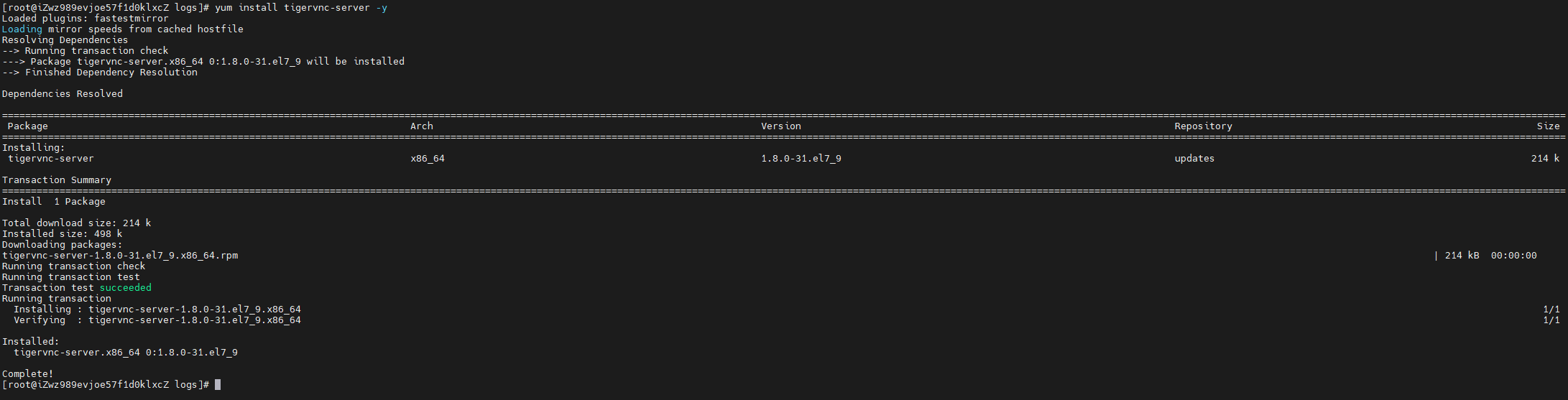

安装完成如下：

2.2、VNC SERVER配置

1）创建vnc配置文件

拷贝一个服务设置的模板：

1	`cp /lib/systemd/system/[email protected] /etc/systemd/system/vncserver@:1.service`

注意： 一个用户对应1个配置文件，当需要3用户时，上述指令需要执行3次，vncserver@:1.service文件序号迭代至vncserver@:3.service。这里的序号也对应后续连接的端口序号。

2）修改配置文件内容

使用文本编辑器修改配置文件内容：

1	`vim /etc/systemd/system/vncserver@:1.service`

默认配置内容如下：

[Unit]
Description=Remote desktop service (VNC)
After=syslog.target network.target

[Service]
Type=simple

# Clean any existing files in /tmp/.X11-unix environment
ExecStartPre=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'
ExecStart=/usr/bin/vncserver_wrapper <USER> %i
ExecStop=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'

[Install]
WantedBy=multi-user.target

这里需要修改三处：

1、[Service]类型

修改为forking，如下：

1 2	`[Service] Type=forking`

2、ExecStart值

将其中的替换为自己当前的用户名，如下这里以root用户为例，其他用户改为对应用户名即可：

1	`ExecStart=/sbin/runuser -l root -c "/usr/bin/vncserver %i"`

3、添加PIDFile

这里区分root用户和非root用户。

root用户配置如下：

1	`PIDFile=/root/.vnc/%H%i.pid`

非root用户配置如下，以用户testvnc示例，配置如下：

1	`PIDFile=/home/testvnc/.vnc/%H%i.pid`

3）完整配置文件参考

完整修改后的root用户配置如下：

[Unit]
Description=Remote desktop service (VNC)
After=syslog.target network.target

[Service]
Type=forking

# Clean any existing files in /tmp/.X11-unix environment
ExecStartPre=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'
ExecStart=/sbin/runuser -l root -c "/usr/bin/vncserver %i"
PIDFile=/root/.vnc/%H%i.pid
ExecStop=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'

[Install]
WantedBy=multi-user.target

非root用户完整配置文件，以用户testvnc示例，配置如下：

[Unit]
Description=Remote desktop service (VNC)
After=syslog.target network.target

[Service]
Type=forking

# Clean any existing files in /tmp/.X11-unix environment
ExecStartPre=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'
ExecStart=/sbin/runuser -l testvnc -c "/usr/bin/vncserver %i"
PIDFile=/home/testvnc/.vnc/%H%i.pid
ExecStop=/bin/sh -c '/usr/bin/vncserver -kill %i > /dev/null 2>&1 || :'

[Install]
WantedBy=multi-user.target

配置完成后，重启systemd：

1	`systemctl daemon-reload`

2.3、设置vnc密码

1
2
3

# 切换至对应用户，配置VNC密码。不同用户的密码不同，均需要单独配置。
su <USER>
vncpasswd

设置完密码后配置只读密码选择n，不进行配置：

2.4、配置防火墙

配置防火墙来让 VNC 服务正常工作，将vnc服务进程添加到白名单中：

1 2	`sudo firewall-cmd --permanent --add-service vnc-server sudo systemctl restart firewalld.service`

2.5、启动vnc服务

# 设置开机启动
systemctl enable vncserver@:1.service
# 启动vnc server
systemctl start vncserver@:1.service

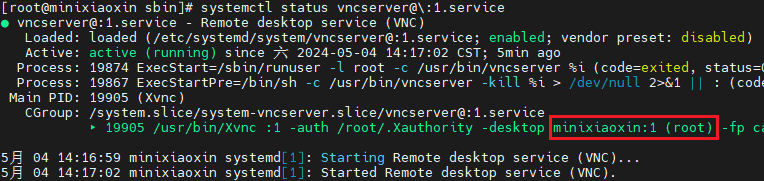

# 查看vnc server状态
systemctl status vncserver@:1.service
# 检查vnc进程
ps -ef | grep vnc
# 查看服务监听的端口
netstat -lnpt|grep Xvnc

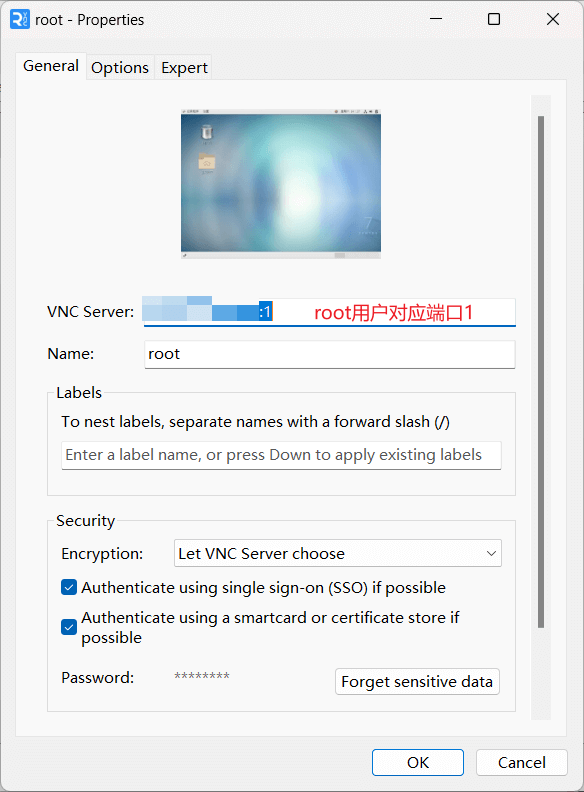

可以查看到 root 用户的连接序号为 1，对应的实际端口是 5901。可以使用 IP 地址和序号进行连接，例如 192.168.1.1:1，这里的序号1并非指服务器的实际端口号，而是表示 VNC 连接的顺序，从 1 开始编号。实际上，VNC 服务本身默认使用 5900 端口，所以第一个连接的端口是 5901（5900+1）
